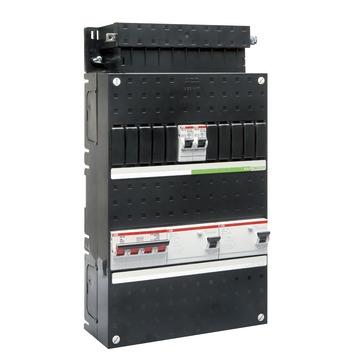

ABB 3-fase groepenkast

Wat  men hier zegt is niet meer correct. De NEN 1010 versie uit 2015 verbood het aansluiten van éénfase-eindgroepen op een driefase aardlekschakelaar (ALS). Dit stuitte op praktische bezwaren in de markt. Bovendien zijn er ook situaties waar het technisch gezien geen bezwaar is éénfase-eindgroepen aan te sluiten op een vierpolig toestel voor aardlekbeveiliging. In de NPR 5310 uit 2017 (Nederlandse praktijkrichtlijn bij NEN 1010) is daarom een herziening op dat verbod gekomen. Deel 531 in de NPR 5310 raadt het af om éénfase-eindgroepen op een vierpolig toestel voor aardlekbeveiliging (driefase ALS). Dit omdat een 3 fasen ALS alleen het totaal van alle foutstromen in de afgaande groepen (vectorieel opgeteld) beveiligt. Met name apparatuur voorzien van  schakelvoedingen met een geaard EMC-filter kunnen er voor zorgen dat een foutstroom op een andere fase dan niet wordt afgeschakeld door de ALS. In een huisinstallatie zal dit niet snel to problemen leiden, maar wel bij kantoren. Maar daar is deze groepenkast te klein voor.  Daarom kan dit toestel niet waarborgen dat per eindgroep een foutstroom van 30 mA wordt afgeschakeld.   Aan de andere kant, als je een driefasen fornuisgroep wil beveiligen, dan is een driefasenALS een betere keus vergeleken met drie éénfase ALS-en.   Kortom, prima degelijke groepenkast die makkelijk uit te breiden is.

De inrichting van deze groepenkast zoals afgebeeld is in strijd met de NEN 1010:2015 normering. Deze groepenkast lijkt ingedeeld te zijn volgens de oudere NEN 1010:2007 normering waarin dit nog wel toegestaan was. Tot en met 1 juli 2016 mogen 3 fase groepenkasten verkocht en geïnstalleerd worden waarbij installatieautomaten (groepen) aangesloten worden op een 4-polige aardlekschakelaar. Na ingang van de NEN 1010:2015 is dit niet meer toegestaan.

Ik vind de indeling van de groepenkast merkwaardig. De 2 4-polige aardlekschakelaars zijn alleen maar ruimtevulling zonder een meerwaarde te geven t.o.v. de 2 polige versies. Je mag uiteindelijk maar 4 groepen achter 1 aardlekschakelaar plaatsen, of het nou een 4 of 2 polige aardlekschakelaar betreft.
