Meerlagen knel koppeling installeren

Knip de buis in één vloeiende beweging door. Maak hierbij gebruik van een meerlagen kniptang. Het is hierbij van belang dat de buis recht wordt afgeknipt, zodat een waterdichte verbinding ontstaat in de knelkoppeling.

Kalibreer en ontbraam de buis met de kalibreerkit. De buis wordt op deze manier aan de binnenzijde weer volledig rond gemaakt. De Sanivesk kalibreerkit is tevens voorzien van een schil-mesje, die ervoor zorg dat er aan de buitenzijde van de buis een stukje kunststof wordt afgepeld. Het uiteinde van de buis krijgt hiermee een conisch aflopende vorm, die zicht optimaal in het huis van de knelkoppeling laat positioneren.
Kies de juiste diameter, die overeenkomt met de diameter van de meerlagenbuis.
Zet extra kracht tijdens het kalibreren en maak meerdere rotaties met de kalibreerkit, totdat er geen kunststof meer wordt afgepeld door het schil-mesje.

Draai de knelmoer van de fitting en verwijder de knelring.

Schuif eerst de wartelmoer en vervolgens de knelring over de buis.

Druk de buis stevig tot de stootrand/aanslag in de fitting.

Draai de moer eerst handvast aan.
Gebruik voor diameter 16mm een steek- of open ringsleutel met sleutelwijdte 24 om de verbinding met 1 volle omwenteling vast de draaien. (Diameter 20mm = 1 ¼ omwenteling).

Knip de buis in één vloeiende beweging door. Maak hierbij gebruik van een meerlagen kniptang. Het is hierbij van belang dat de buis recht wordt afgeknipt, zodat een waterdichte verbinding ontstaat in de knelkoppeling.

Kalibreer en ontbraam de buis met de kalibreerkit. De buis wordt op deze manier aan de binnenzijde weer volledig rond gemaakt. De Sanivesk kalibreerkit is tevens voorzien van een schil-mesje, die ervoor zorgt dat er aan de buitenzijde van de buis een stukje kunststof wordt afgepeld. Het uiteinde van de buis krijgt hiermee een conisch aflopende vorm, die zicht optimaal in het huis van de Pushkoppeling laat positioneren.
Kies de juiste diameter, die overeenkomt met de diameter van de meerlagenbuis.
Zet extra kracht tijdens het kalibreren en maak meerdere rotaties met de kalibreerkit, totdat er geen kunststof meer wordt afgepeld door het schil-mesje.

Steek de buis met een draaiende beweging in de fitting. Let er hierbij goed op, dat de buis recht in de fitting wordt gestoken.

Controleer bij het insteken van de buis of de O-ring op zijn plaats blijft zitten.Indien er teveel kracht moet worden gezet, is de buis niet op de juiste manier gekalibeerd / ontbraamd. Een O-ring die uit zijn positie wordt geduwd zorgt ervoor dat er geen waterdichte verbinding onstaat tussen de buis en en de Pushfitting!

Controleer of de buis voorbij het kijkvenster in de fitting is geschoven.
De geïntegreerde grijpring zorgt ervoor dat de buis niet meer kan worden los getrokken uit de Pushfitting.

Knip de buis in één vloeiende beweging door. Maak hierbij gebruik van een meerlagen kniptang. Het is hierbij van belang dat de buis recht wordt afgeknipt, zodat een waterdichte verbinding ontstaat in de knelkoppeling.

Kalibreer en ontbraam de buis met de kalibreerkit. De buis wordt op deze manier aan de binnenzijde weer volledig rond gemaakt. De Sanivesk kalibreerkit is tevens voorzien van een schil-mesje, die ervoor zorgt dat er aan de buitenzijde van de buis een stukje kunststof wordt afgepeld. Het uiteinde van de buis krijgt hiermee een conisch aflopende vorm, die zicht optimaal in het huis van de Perskoppeling laat positioneren.
Kies de juiste diameter, die overeenkomt met de diameter van de meerlagenbuis.
Zet extra kracht tijdens het kalibreren en maak meerdere rotaties met de kalibreerkit, totdat er geen kunststof meer wordt afgepeld door het schil-mesje.

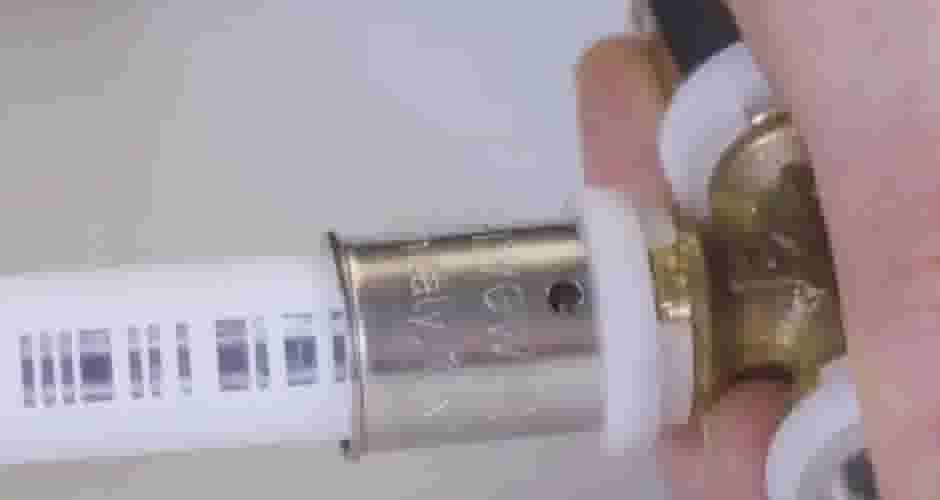

Steek de buis stevig tot de stootrand/aanslag in de persfitting.

Controleer of de buis voorbij het kijkvenster in de fitting is geschoven.

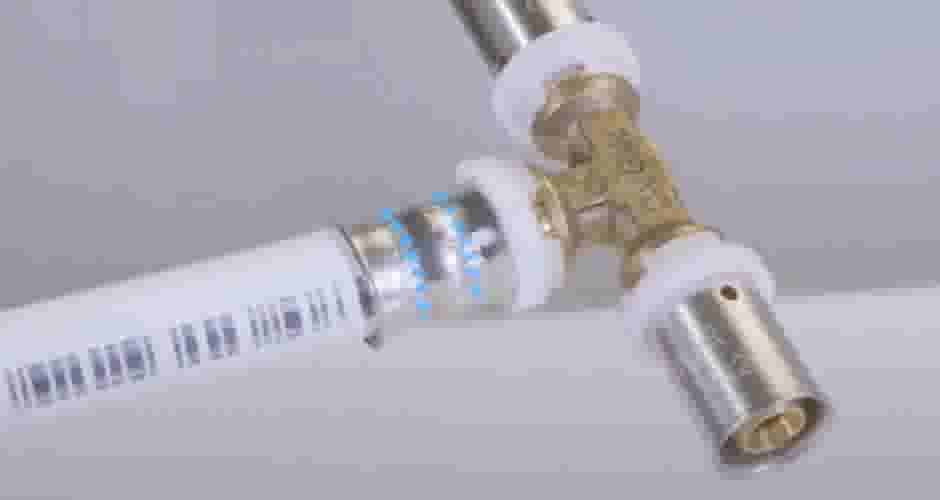

Pers de verbinding met persgereedschap (met TH-profiel). Let hierbij op, dat de persbek op de juiste manier over de persfittingen wordt geplaatst, zodat de persing op de juiste posities van de pershuls plaatsvinden.

Controleer de persing in het kijkvenster en de 2 pers-randen in de fitting.
