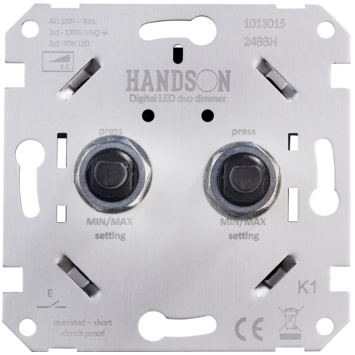

De GAMMA LED Duodimmer (230VAC/50Hz, 2x1-100W/VA) is een fase-afsnij dimmer (‘R,C’). Dit betekent dat deze dimmer geschikt is om naast dimbare Led, halogeen- en gloeilampen ook elektronische transformatoren en Led drivers te dimmen (mits deze dimbaar zijn en voorzien van de juiste specificaties t.b.v. de toepassing). Door het kunnen instellen van de minimale en maximale stand van de lamp is het dimbereik per dimmerkanaal onafhankelijk in te stellen op elke aangesloten geschikte dimbare lichtbron.

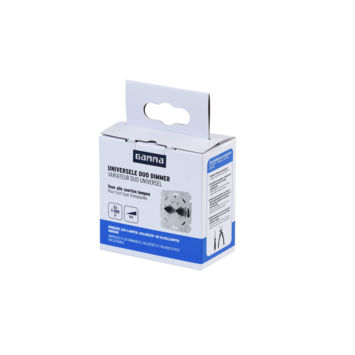

De GAMMA LED Duodimmer wordt geleverd exclusief centraalplaat en dimmerknop. Deze zijn los verkrijgbaar:

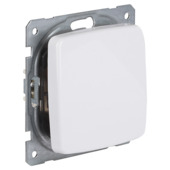

GAMMA Everest Centraalplaat Duodimmer Wit (artikelnummer: 145947) of GAMMA Everest centraalplaat duodimmer antraciet (artikelnummer: 153708)
Deze led muurdimmer (230VAC/50Hz, 2x 1-100W/VA) is geschikt voor het dimmen van de volgende dimbare lichtbronnen:
• Dimbare (retrofit) led (filament) lampen (230V, max 70W)
• Laag voltage dimbare led lampen gecombineerd met dimbare led drivers ( max 80W)
• Dimbare gloei- en halogeen lampen (230V, max 100W).
• 12V halogeen lampen gecombineerd met dimbare elektronische trafo’s (80W max)
WAAR JE OP MOET LETTEN bij het maken van de juiste keuze van lamp en dimmer.
Hoe bepaal je of een dimmer geschikt is voor de toepassing?
Doordat diverse technieken (elektronica in lamp, een voorschakelapparaat en de dimmer) niet goed met elkaar kunnen ‘samenwerken’ of simpel gezegd ‘elkaars taal niet spreken’ zal er geen goede match tot stand komen. Dit uit zich dan in knipperende lampen, uitschakelen van de dimmer (direct of na een tijdje) of helemaal niet kunnen dimmen of in- en uit schakelen. Ook speelt het goed aansluiten van de draden een belangrijke rol. Net zoals het zonder spanning of druk bevestigen van de dimmer in de inbouwdoos. Probeer nooit met man en macht een dimmer in een inbouwdoos te installeren als de inbouwdoos te vol zit met bijvoorbeeld draden of lasklemmen waardoor er teveel druk komt te staan op de dimmer. Door een slechte aansluiting kan er warmteontwikkeling ontstaan. Er moet te allen tijde voorkomen worden dat er teveel warmte kan ontstaan rondom de ingebouwde dimmer.
BELANGRIJK!
• Werk altijd VEILIG; schakel voor het installeren eerst de stroom uit in de meterkast!
Deze dimmer is NIET GESCHIKT voor :
- gebruik in een wissel of hotelschakeling
- Het dimmen van spaarlampen
- 12V halogeen lampen gecombineerd met een ijzerkern draadgewondentransformator
- om als toerenregelaar voor een ventilator te dienen
De garantie vervalt als deze combinatie toch is gemaakt!
KARAKTERISTIEKEN VAN DEZE LED MUURDIMMER:
• Fase-afsnij dimmer (‘R,C’).
• heeft een soft start voor een gunstige invloed op de levensduur van de toegepaste led lampen.
• is te programmeren met een MIN en MAX instelling van de aangesloten lichtbron(nen)
• onthoudt de laatste gekozen dimstand (memory functie)
• heeft een hotelschakeling middels een extra aansluiting op de dimmer. Afbeelding B2 / D (of E) in gebruiksaanwijzing

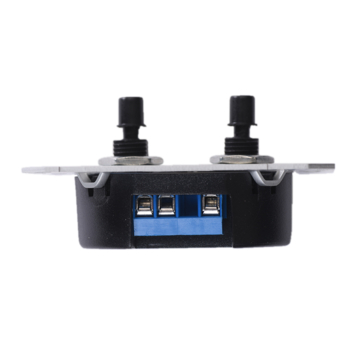

• de N (nuldraad, blauw), wordt niet gebruikt! (is dus en 2 draads dimmer en te installeren zonder extra draden te hoeven trekken)
• Inbouwdiepte maar 17mm
