stappenplan

Zo maak je een houtverbinding met metalen ankers

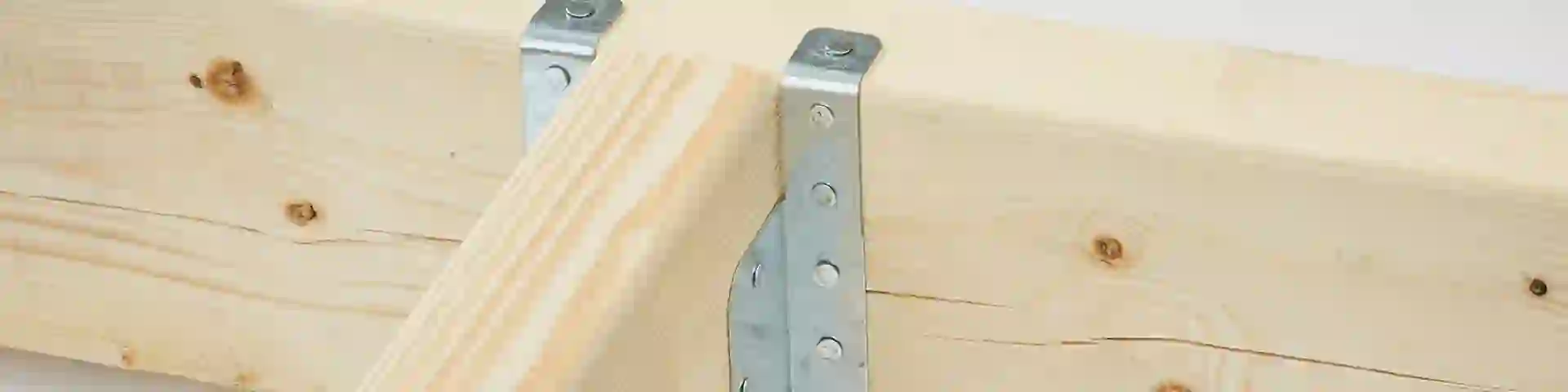

Om hout te verbinden kun je haakse verbindingen maken met behulp van metalen verbindingsstukken. Dat ziet er misschien iets minder fraai uit dan wanneer je balken inzaagt en op elkaar lijmt, maar het is wel veel makkelijker om te doen. Metalen houtverbindingen zijn helemaal ideaal wanneer deze niet in het zicht komen. In dit GAMMA stappenplan lees je hoe je een houtverbinding maakt met een hoekanker (bedoeld voor het verbinden van dwarsbalken die niet zwaar belast worden) en een raveeldrager (bedoeld voor het verbinden van zwaar belaste dwarsbalken, zoals vloer- of plafondbalken).

Tip!

Koop liever te veel in dan te weinig. Ongebruikte materialen in de originele verpakking kun je met de aankoopbon binnen dertig dagen retourneren.

Houtverbinding met een hoekanker

opmeten balk
stap 1

De balk opmeten

Metalen ankers zijn verkrijgbaar in verschillende breedtes en lengtes. Meet daarom eerst de breedte (b) en de dikte van de balk (d) op.

haaks afzagen
stap 2

De kopse kant haaks afzagen

Zaag, als dit nodig is, de kopse kant van de balken haaks af. Gebruik een winkelhaak voor het aftekenen van de zaaglijnen.

dwarsbalk draagbalk
stap 3

De dwarsbalk en draagbalk tegen elkaar aanleggen

Leg de dwarsbalk haaks tegen de draagbalk aan.

hoekanker
stap 4

De dwarsbalk vastschroeven

Schroef de dwarsbalk aan weerszijden aan de draagbalk vast. Dit doe je met behulp van twee hoekankers.

Houtverbinding met een raveeldrager

draagbalk aftekenen
stap 5

Teken de draagbalk af

Ga je met een raveeldrager aan de slag? Teken dan eerst op de draagbalk de positie en dikte van de dwarsbalk af.

raveeldrager draagbalk
stap 6

De raveeldrager plaatsen

Leg de raveeldrager op de draagbalk, precies op de afgetekende positie. Teken ook de bovenlip op de draagbalk af.

raveeldrager spijkeren
stap 7

Hout wegsteken en raveeldrager vastzetten

Steek, met behulp van een beitel, een paar millimeter hout weg. Zo zorg je er straks voor dat de lip netjes in de draagbalk verzinkt. Spijker de raveeldrager met behulp van ankernagels op de draagbalk vast.

dwarsbalk
stap 8

De dwarsbalk vastzetten

Leg de dwarsbalk in de raveeldrager en zet ook deze met ankernagels netjes vast.
